適用范圍：
JBK3系列機床控制變壓器是參考德國西門子公司樣機制造的新產品，符合VDE0550、IEC204-1、IEC439、GB5226等有關國際、國家標準。JBK3系列機床控制變壓器適用于交流50-60Hz，輸出額定電壓不超過220V，輸入額定電壓不超過500V，作為各行各業的機械設備，一般電器的控制和電源和工作照明，信號燈的電源之用。本系列變壓器是其它控制器更新?lián)Q代的產品，采用進口材料和先進工藝進行制造，具有工作可靠、耗能低、體積小、接線安全、適用性廣等特點。

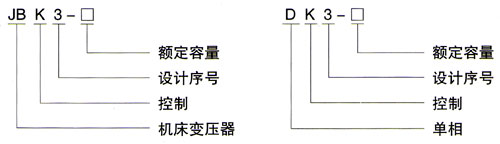

型號及其含義：

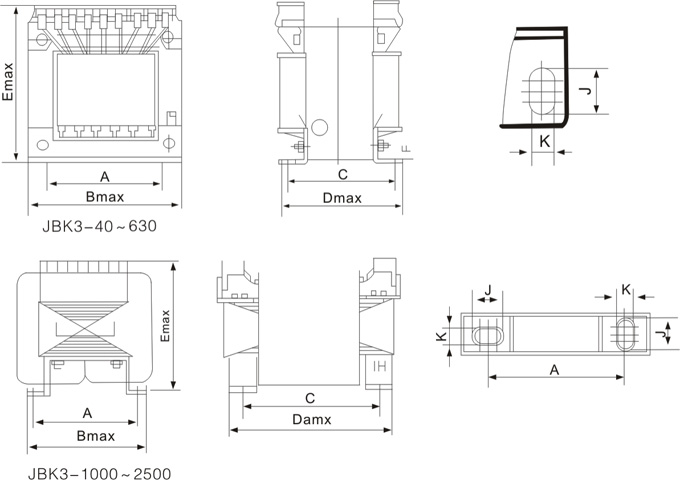

外形及安裝尺寸：
型號 | Bmax | Dmax | Emax | 安裝尺寸 | 安裝孔K或KxJ | Fmax | |
|
|
|
| A | C |
|
|
JBK3-40、63 | 78 | 75 | 89 | 56±0.4 | 51±2 | 4.8x9 | 12 |
JBK3-100 | 85 | 90 | 91 | 64±0.4 | 68±2 | 4.8x9 | 12 |
JBK3-160 | 96 | 97 | 105 | 84±0.4 | 73±2 | 5.8x11 | 14 |
JBK3-250 | 96 | 105 | 105 | 84±0.4 | 85±2 | 5.8x11 | 14 |
JBK3-400 | 120 | 105 | 123 | 103±0.4 | 85±2 | 7x13 | 18 |
JBK3-630 | 150 | 105 | 145 | 128±0.5 | 86±2 | 7x13 | 22 |
JBK3-1000 | 160 | 195 | 145 | 140±2 | 158±2 | 7x12 | 18 |
JBK3-1600 | 180 | 225 | 155 | 155±2 | 180±2 | 7x12 | 18 |
JBK3-2500 | 200 | 250 | 171 | 165±2 | 210±2 | 7x12 | 18 |
